英集芯IP6823单线圈同充

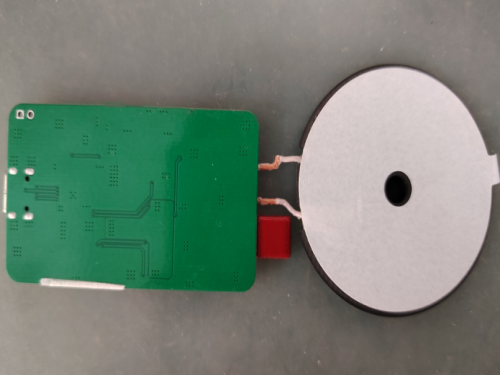

英集芯IP6823作为方案的核心主控芯片，是一款高集成度、符合WPC QI标准的无线充电发射控制芯片。它采用QFN24封装工艺，PIN脚功能排布针对无线充电应用进行了优化，有利于方案PCB的绘制。这种设计使得芯片在保持高性能的同时，也具备了低功耗和小体积的特点，为各种智能设备提供了理想的无线充电解决方案。

诺芯盛科技基于该芯片设计的三合一无线充电方案，能够同时给苹果手表、手机以及TWS蓝牙耳机进行无线充电。这一方案的实现，得益于英集芯IP6823强大的集成度和丰富的功能模块。芯片内部集成了2P2N H桥驱动，外配全桥功率MOS，支持5W至15W的充电功率。此外，它还内置了H桥驱动模块、ASK通讯解调模块、适配器快充Sink协议等必要的无线充电资源，使得芯片功能强大且紧凑。

英集芯IP6823适用于多种无线充电应用场景。在消费电子领域，它可以用于智能手机、平板电脑、智能手表等智能设备的无线充电发射座；在智能家居领域，它可以被集成到智能家居设备中的无线充电模块，如无线充电器、智能音箱等。这种广泛的应用场景，充分展示了英集芯IP6823无线充电方案的强大兼容性和灵活性。

值得一提的是，英集芯IP6802芯片作为另一款重要的单芯片无线充电SOC芯片，也为该方案提供了有力的支持。它内置PD3.0协议，支持使用PD快充和DP&DM快充供电，自动申请快充电压，支持4~20V输入电压。这一特性使得方案在充电效率和用户体验上都有了显著的提升。

英集芯IP6823手机手表TWS耳机单线圈同充方案以其独特的优势，为消费者带来了前所未有的便捷充电体验。随着科技的不断进步和市场的不断发展，相信这一方案将会在未来得到更加广泛的应用和推广。
