IP5561线充无线充双路输出模块

        英集芯IP5561线充无线充双路输出模块，无线充线充同时输出充电可达5W功率（线充5V、无线充5W），如果是线充单独输出最大可达22.5W功率，无线充单独输出最大可达15W功率符合WPC QI标准，可给市面大多数qi标准的手机、平板等设备实现无线充电。

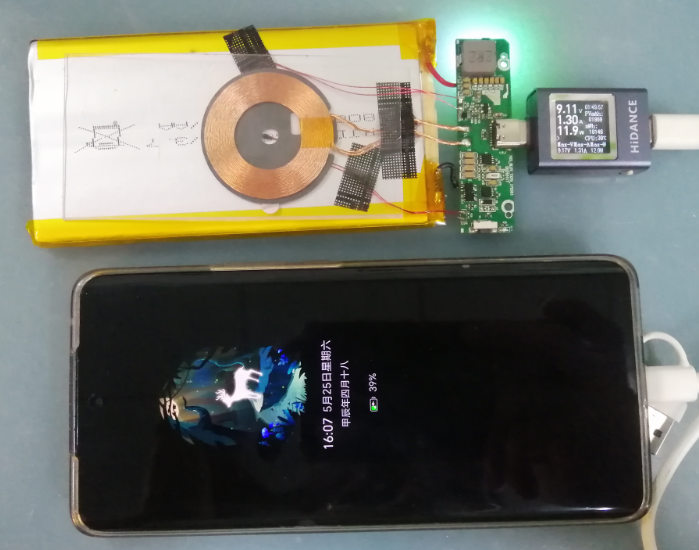

英集芯IP5561线充无线充双路输出模块实拍电路图线圈正面：

英集芯IP5561线充无线充双路输出模块实拍电路图线圈背面：

       英集芯IP5561是一款符合WPC QI标准，集成无线充TX、QC2.0 / QC3.0/SCP输出快充协议、FCP/AFC输入输出快充协议、USB C/PD2.0/PD3.0输入输出协议、USB C PD3.0 PPS输出协议、兼容BC1.2 /三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。

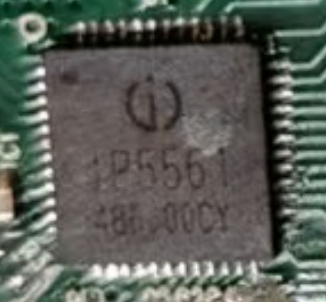

英集芯IP5561线充无线充双路输出模块主控芯片，集成USB Power Delivery（PD2.0/PD3.0）协议

（1）支持PD2.0双向输入/输出协议

（2）支持PD3.0输入/输出，PPS输出协议

（3）支持5V、9V、12V电压档位输入输出

（4）PPS支持3.3V~11V，20mV/step输出电压档位

（5）集成硬件的双向标记编解码（BMC）协议

（6）集成物理层协议（PHY）

（7）集成硬件CRC

（8）支持Hard Reset

英集芯IP5561线充无线充双路输出模块主控芯片有线放电规格：

（1）输出电流能力：

     5V@3.1A、9V@2.22A 、12V@1.67A

（2）同步开关放电5V@2A效率达94%以上

（3）支持线补

英集芯IP5561线充无线充双路输出模块主控芯片无线输出规格：

（1）符合 WPC QI 标准

（2）支持BPP、PPDE、EPP协议

（3）支持5W/7.5W/10W/15W无线充发射规格
