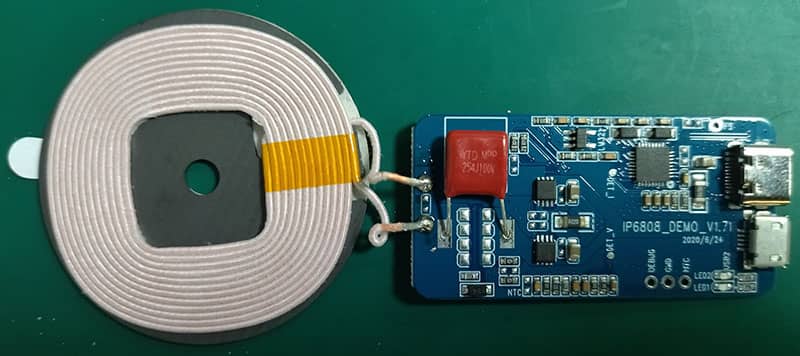

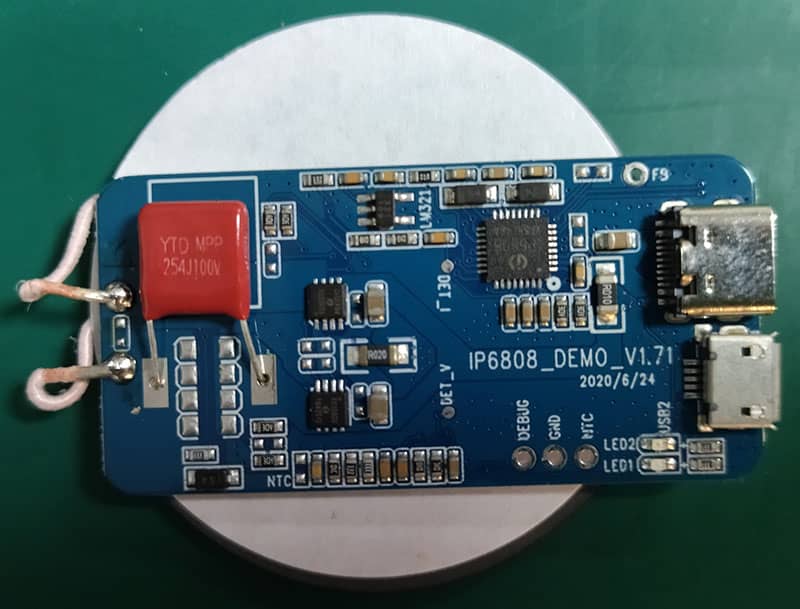

15W车载无线充电模块IP6808UA

       诺芯盛科技推出一款基于英集芯IP6808UA芯片设计，15W车载无线充电模块IP6808UA，是一款无线充电发射端SOC模组，最大发射功率15W，向下兼容华为、三星10W、苹果7.5W以及5W无线充电。

       诺芯盛15W车载无线充电模块IP6808UA芯片是一款无线充电发射端控制SoC芯片，兼容WPC Qi v1.2.4 最新标准，支持A11线圈，支持5W、苹果7.5W、三星10W、EPP 15W充电。IP6808_UA通过analog ping检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。IP6808_UA解码从接收器发送的通信数据包，然后用PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时，IP6808_UA终止电力传输。

诺芯盛15W车载无线充电模块IP6808UA参数特性：

      （1）输入接口：USB-A、TYPE-C

      （2）充电协议：BPP/APL/PPDE/HWFC/EPP15W

      （3）线圈参数：MPA2线圈-电感量10uH

      （4）输入参数：DC 12V/1.5A；支持PD3.0输入请求

      （5）无线输出：5W/7.5W/10W/15W（12V/1.25A）

      （6）转换效率：≤ 80%

      （7）发射距离：3-6mm

      （8）工作频率：110kHz~205kHz

      （9）产品标准：WPC Qi v1.2.4标准

      （10）固件升级：可通过DPDM升级固件，可重复多次烧录固件

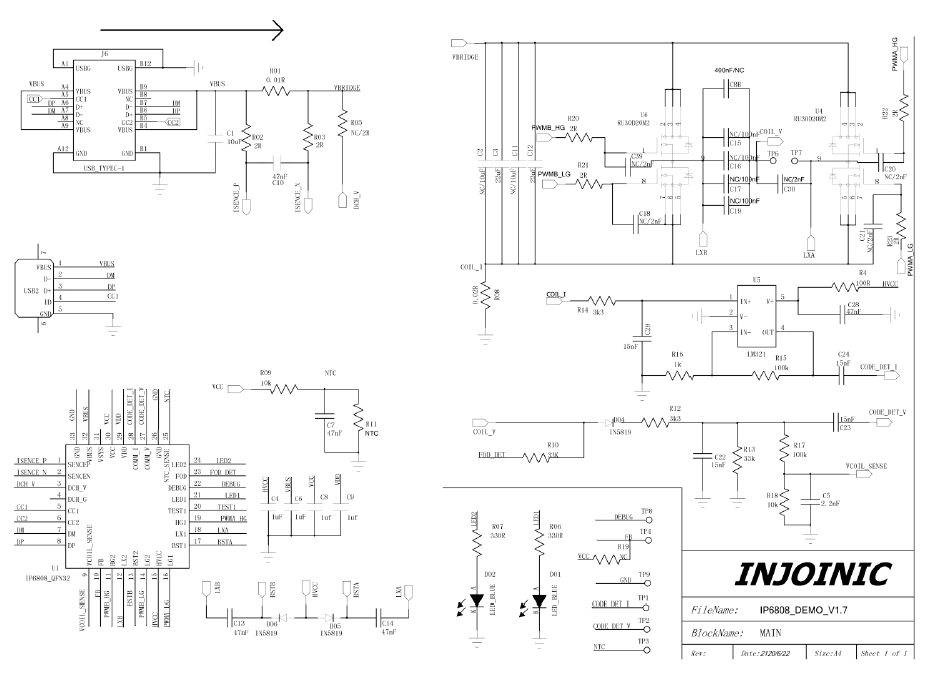

诺芯盛15W车载无线充电模块IP6808UA典型电路设计原理图：

Layout对无线充电系统的性能和稳定性有较大影响，不规范的Layout可能会影响ASK通讯和FOD检测灵敏度。具体如何正确设计，可联系诺芯盛获取详细资料。
