15W三线圈无线充电方案模块

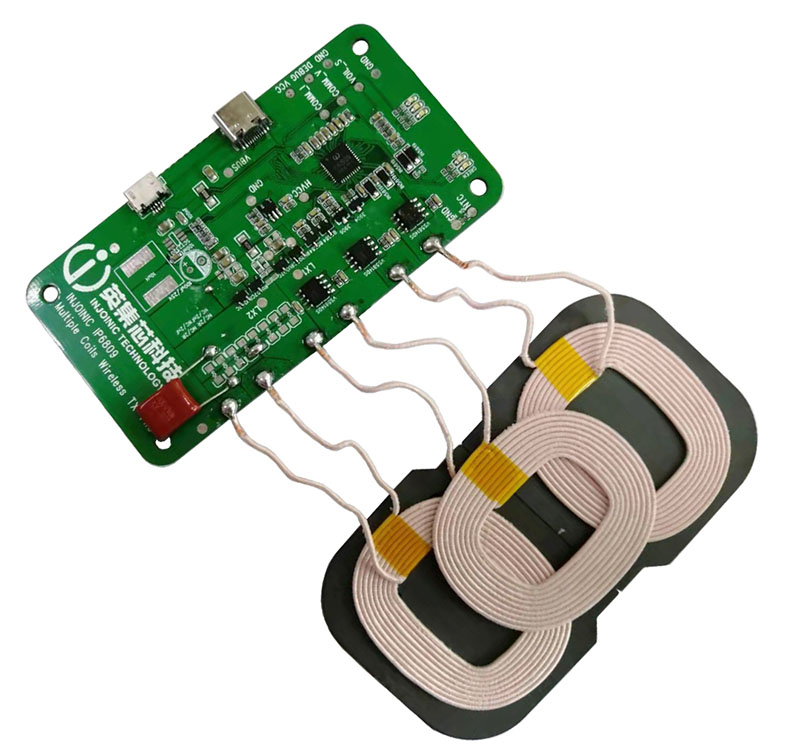

诺芯盛科技推出一款15W三线圈无线充电模块，方案设计基于英集芯IP6809芯片，主要应用于汽车后装市场的车载无线充电器产品，可集成到汽车中控台内部，实现汽车无线充电功能。符合WPC无线充电联盟制定的QI标准，功率达15W（9V / 1.66A），模块电源输入端配置一颗36V耐压的DCDC降压芯片满足无线充电9V输入电压要求。

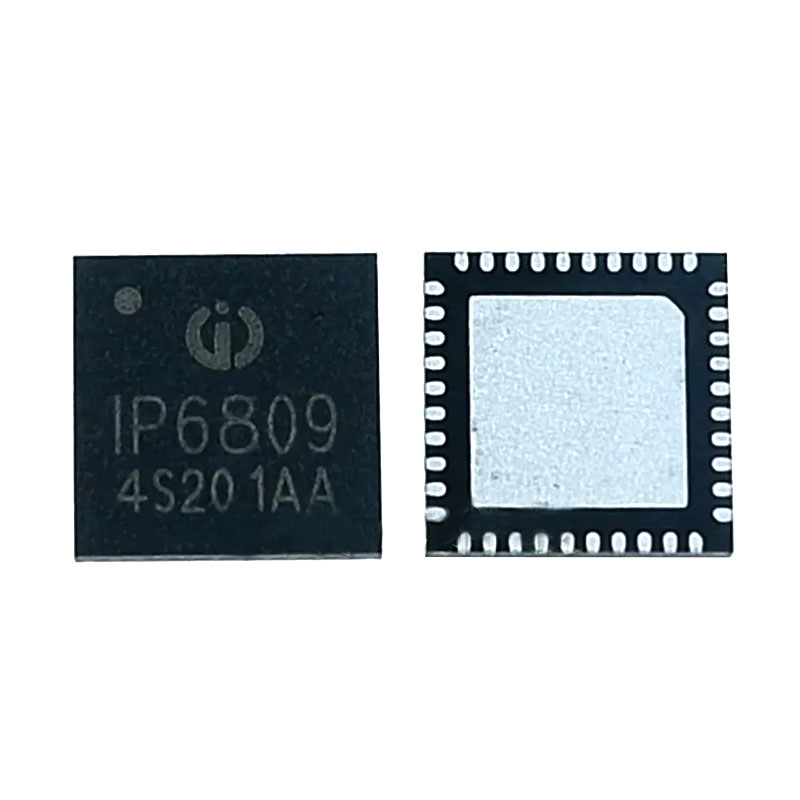

一、15W三线圈无线充电模块英集芯IP6809芯片简介：

15W三线圈无线充电模块英集芯IP6809是一款无线充电发送端控制器SOC芯片，兼容WPC Qi v1.2.4新标准。支持2-3线圈无线充电应用，支持A28线圈、MP-A8线圈，支持客户线圈定制方案，支持5W、苹果7.5W、三星10W、15W充电。

IP6809片内集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度高，降低方案尺寸和BOM成本

二、15W三线圈无线充电模块英集芯IP6809多线圈切换：

英集芯IP6809支持2线圈/3线圈的无线充电应用，通过控制COIL1_EN、COIL2_EN和 COIL3_EN的管脚电平状态，可以设置线圈的工作状态。

三、15W三线圈无线充电模块英集芯IP6809特点：

（一）IP6809兼容WPC v1.2.4标准

（二）支持5-15W多种应用

（1）单独5W应用

（2）快充充电器输入5-10W应用

（3）5V充电器输入5-10W升压应用

（4）9-15V充电器输入5-10W降压应用

（5）12-19V充电器输入15W应用

（三）支持多线圈

（1）支持2-3个线圈

（2）支持自动检测接收线圈摆放位置

（3）通过特定IO的电平状态判断是2/3线圈

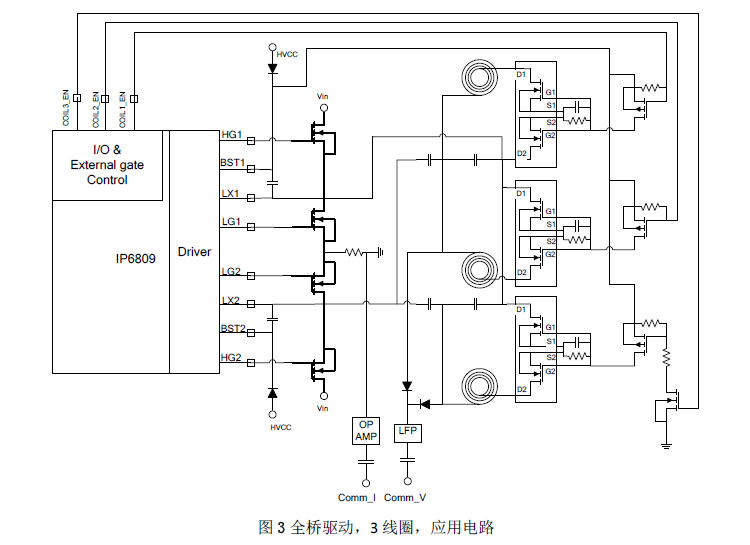

四、15W三线圈无线充电模块英集芯IP6809典型应用原理图：

英集芯IP6809只需要MOS管、一个OP、电容、电阻等少量无源器件，即可实现完整功能的多线圈无线充电方案。
