充电宝无线充电二合一模块IP6825+IP5306

诺芯盛科技近期推出一款，一体式充电宝无线充电二合一模块IP6825+IP5306，其线充功率可达10W以及5W无线电功率输出，可用于磁吸无线充电宝产品中。

充电宝无线充电二合一模块IP6825+IP5306均采用英集芯SoC芯片，其中移动电源充电宝部分选用IP5306定制版芯片，无线充电部分则选用IP6825高集成的符合qi标准的5W无线充电发射端芯片。

上图为充电宝无线充电二合一模块IP6825+IP5306电路板正面实拍图

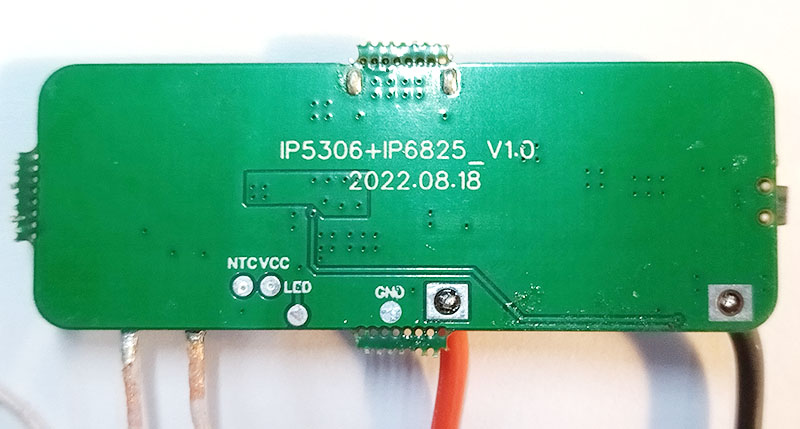

上图为充电宝无线充电二合一模块IP6825+IP5306电路板背面实拍图

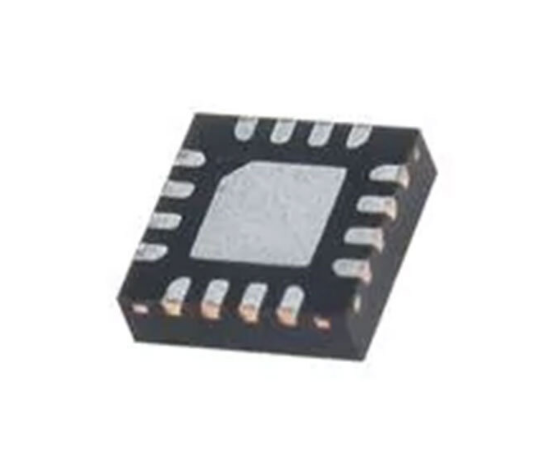

英集芯IP6825无线充电发射端SoC芯片简述：

IP6825是一款无线充电发射端控制SoC芯片，兼容WPC Qi最新标准，支持A11或A11a线圈，支持5W充电。

IP6825通过Analog Ping检测无线充接收器，通过Digital Ping建立与无线充接收端之间的通信，通信成功之后，则开始功率传输。

IP6825解码从接收器发送的通信数据包，然后用PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时，IP6825终止电力传输。

IP6825片内集成全桥驱动电路和功率MOS，集成电压&电流两路ASK通讯解调模块；方案集成度高，可显著降低方案尺寸和BOM成本。

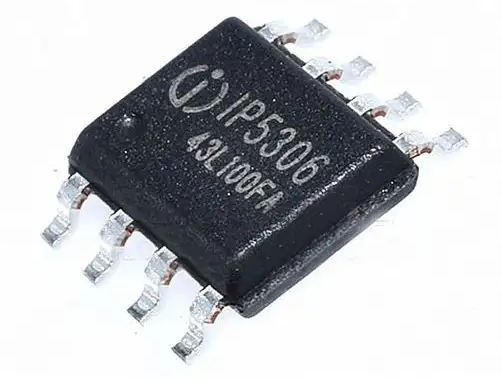

英集芯IP5306移动电源充电宝SoC芯片简介：

IP5306是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，为移动电源提供完整的电源解决方案。

IP5306是高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减少整体方案的尺寸，降低BOM成本。

IP5306只需一个电感实现降压与升压功能。DC-DC转换器工作在500KHz,可以支持低成本电感和电容。
