苹果手表磁吸无线充电模块IP6806

一、苹果手表磁吸无线充电模块IP6806简述：

苹果手表磁吸无线充电模块IP6806是诺芯盛科技，基于英集芯无线充电发射端SoS芯片IP6806设计的一款，适用于iwatch苹果手表磁吸无线充电模块，最大功率可达3W的手表无线充电模块，支持苹果手表2代、3代、5代、7代等智能手表设备，通过诺芯盛实测，在正常情况下，苹果手表从零电状态到电池充满电，时长约为3小时，实测手表端接收的功率参数为5V/300 mAh。

二、苹果手表磁吸无线充电模块IP6806基本参数：

（1）输入电压/电流：5V/1A

（2）输出功率：3W（实测，苹果手表接收端功率约1.5W，即5V/300mAh）

（3）线圈参数：6.7UH 10% 手表线圈

（4）传输距离：3-6mm

（5）工作频率：149kHz~201kHz

（6）转换效率：≤ 79%

（7）保护措施：过温、过压、短路保护、软硬件双重过流保护

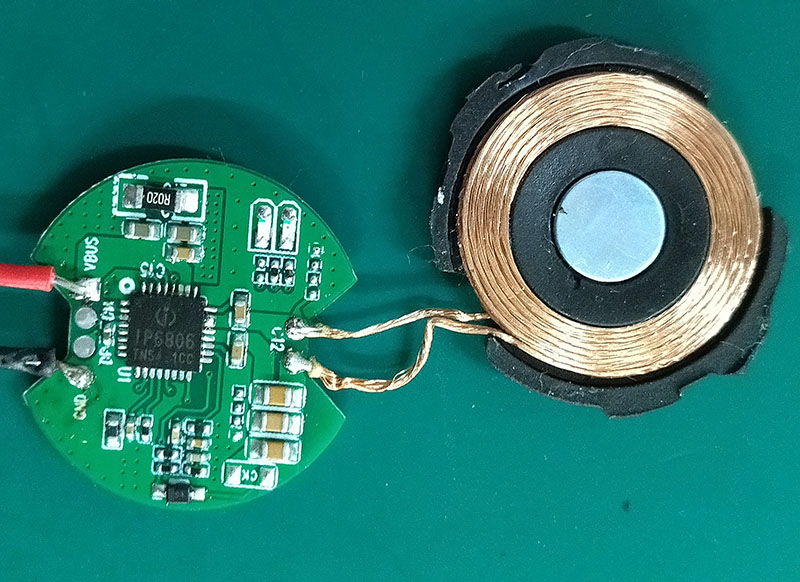

三、苹果手表磁吸无线充电模块IP6806电路板PCBA实拍图：

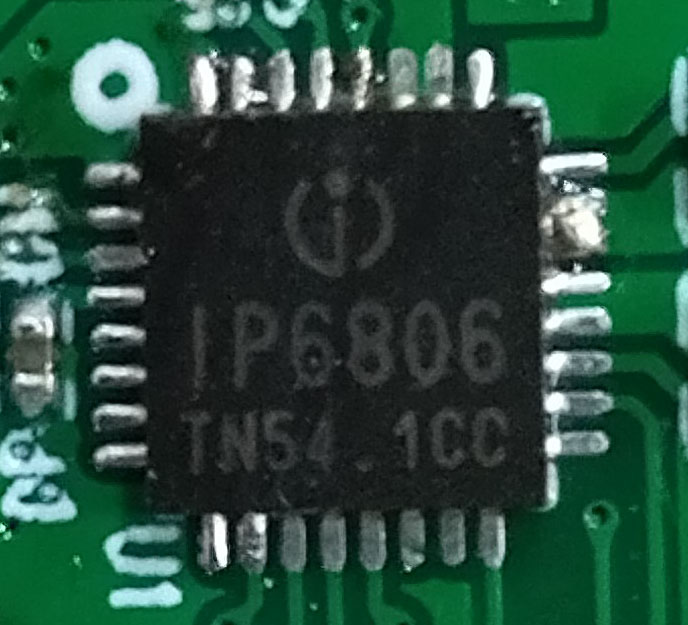

四、苹果手表磁吸无线充电模块IP6806芯片说明：

英集芯IP6806是一款无线充电发射端控制SoC芯片，兼容WPC Qi v1.2.4新标准，支持A11或A11a线圈、手表线圈，支持5W、苹果7.5W、三星10W充电及手表充电3W。
