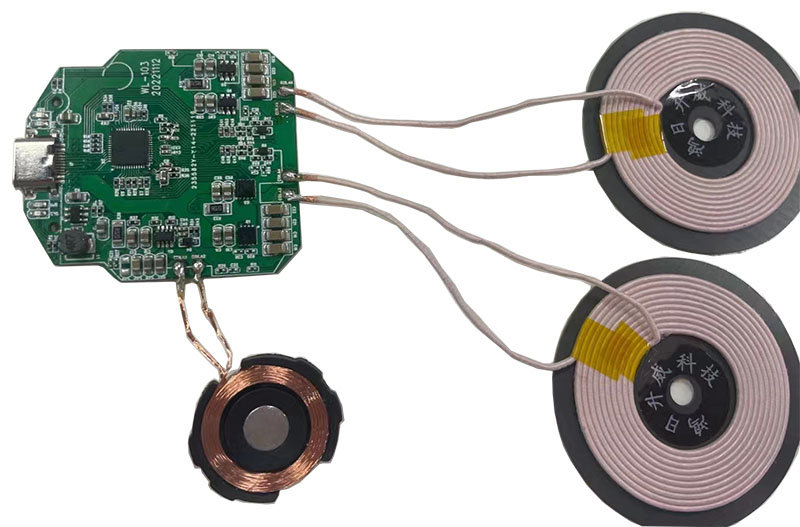

IP6862一芯三充无线充电发射模块

       诺芯盛科技近期推出IP6862一芯三充无线充电发射模块，此发射模块是基于英集芯SOC主控芯片IP6862设计而成。IP6862是一款支持一芯多充的无线充电发射端控制SOC芯片，内部集成32位MCU、ADC、Timer、I2C、H桥驱动、ASK解调&解码以及丰富的IO资源，可以定制各类Qi协议无线充电方案并通过认证测试。IP6862集成丰富IO资源，支持指示灯效果定制，用户也可以通过PC端上位机自定义指示灯。

一、IP6862一芯三充无线充电发射模块特性：

（一）支持WPC最新标准

（1）支持Qi协议BPP，EPP认证

（二）工作电压

（1）4V ~ 20V

（三）支持单路最大30W应用

（四）支持多种一芯多充拓扑

（1）15W + 15W

（2）15W + 15W + 3W

（3）功率向下兼容

（五）集成2套H桥驱动

（1）一套4N H桥驱动

（2）一套2P2N H桥驱动

（六）集成内部电压&电流解调

（1）3路电压ASK解调

（2）2路电流ASK解调

（七）支持低功耗模式

（八）支持FOD异物检测功能

（1）静态FOD检测

（2）动态FOD检测

（九）支持外置无源晶振

（十）支持X7R/CBB/NPO电容

（十一）支持Q值检测

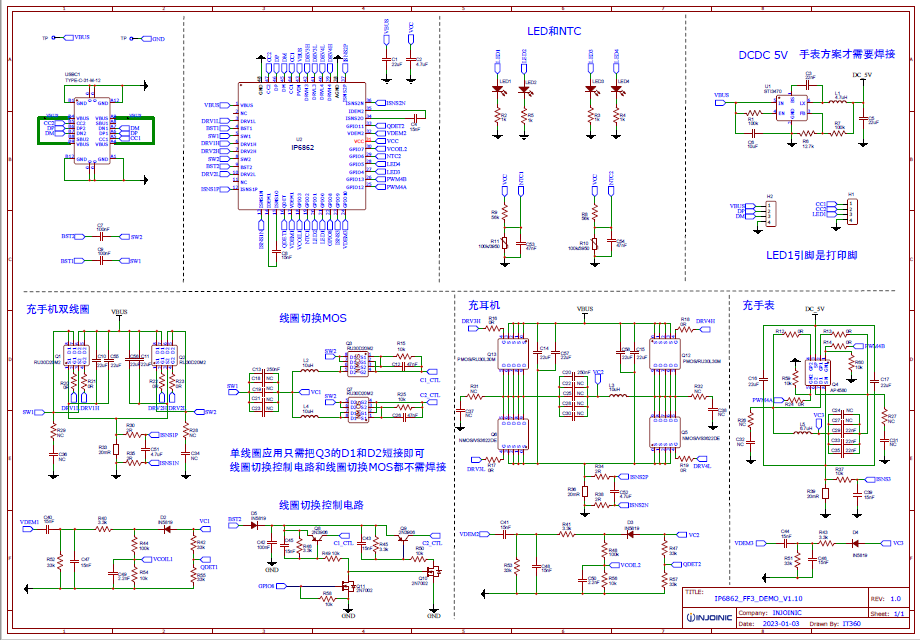

二、IP6862一芯三充无线充电发射模块简化应用原理图：

三、IP6862一芯三充无线充电发射模块固件升级说明：

IP6862无线充SOC主控芯片支持重复烧录固件，但是需要使用配套的升级工具进行升级，诺芯盛科技可以提供相关升级技术支持，欢迎联系试用多功能无线充电发射端模块。
