汽车无线充电模块插头引脚接线定义

发布时间：2025-01-01编辑：无线充模块浏览：0次

在现代汽车中，无线充电技术正逐渐普及，成为提升驾驶体验的重要一环。了解无线充电模块的引脚定义不仅是维修和设计的关键，更是确保系统高效稳定运行的基础。本文将围绕8根引脚的汽车无线充电模块，详细探讨其引脚定义、工作原理以及实际应用。

### 一、电源引脚

**1. 正极引脚（如VCC）**

正极引脚是无线充电模块的能量输入端。它连接外部电源，为整个模块提供所需的电能。例如，典型的汽车无线充电模块需要稳定的5V或12V电源供电，以确保内部电路的正常工作。

**2. 负极引脚（如GND）**

负极引脚作为电路的接地端，与正极引脚共同形成电流回路。它不仅确保电路的稳定性，还在过电流或短路时提供保护作用。在实际应用中，接地引脚通常直接连接到车辆底盘上，以达到最佳效果。

### 二、通信引脚

**3. 数据发送引脚（如TX）**

数据发送引脚用于向接收端发送控制信号或状态信息。通过这个引脚，发射端可以通知接收端电池的状态、温度等信息，以优化充电过程。例如，当发射端检测到过热情况时，可以通过该引脚发送指令降低充电功率，以避免潜在的安全隐患。

**4. 数据接收引脚（如RX）**

数据接收引脚则用于接收来自外部设备（如智能手机或车载系统）的控制命令。这些命令可以包括开始充电、调整充电功率等操作。通过这样的双向通信机制，无线充电系统能够更智能地管理能量传输，提高整体效率。

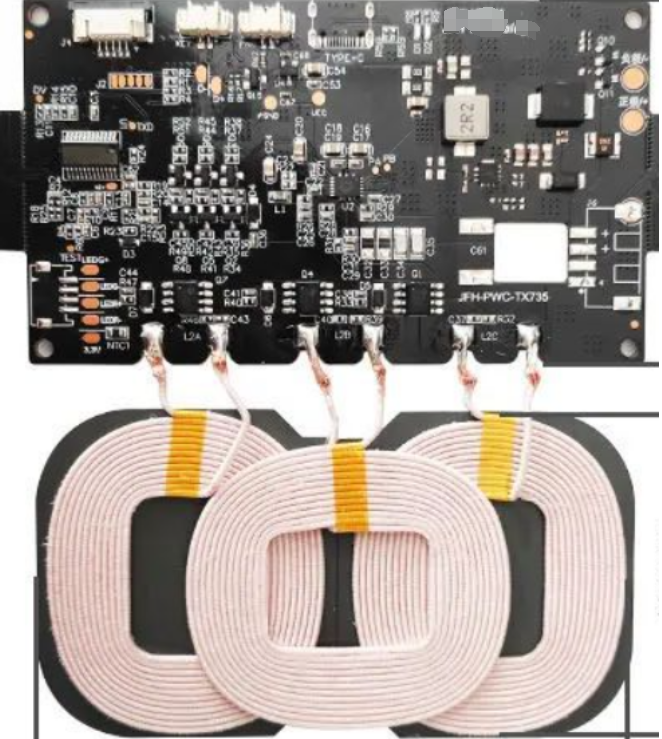

汽车无线充电模块插头引脚接线定义

### 三、控制引脚

**5. 使能引脚（如EN）**

使能引脚主要用于控制无线充电功能的开启与关闭。当使能引脚接收到高电平信号时，无线充电模块开始工作；当信号消失时，模块进入待机模式，以节省电能消耗。这一功能对低功耗管理尤为重要，有助于延长车辆电瓶的使用寿命。

**6. 复位引脚（如RST）**

复位引脚用于在系统异常时重置无线充电模块，保证其稳定运行。例如，在遭遇电压突变或干扰时，复位引脚可以重新初始化模块，防止因意外情况导致的故障。此功能对于保障系统的长期稳定运行至关重要。

### 四、安全引脚

**7. 过温保护引脚（如OTP）**

过温保护引脚负责监测模块的温度变化。一旦温度超过预设的安全范围，该引脚会触发保护机制，暂停充电过程，以防止过热损坏组件。这一设计在高温环境下尤为重要，可以有效保护模块并确保充电安全。

**8. 电压监测引脚（如UVLO）**

电压监测引脚用于检测电源电压是否过低。当电压低于设定值时，该引脚会触发保护机制，停止充电过程，以避免欠压情况下的不必要损耗。这种监测机制有助于延长模块寿命，并确保在不同电压条件下的稳定运行。

### 五、总结与展望

汽车无线充电模块的8根引脚各司其职又相互配合，共同构成了这一高效便捷的充电解决方案。随着技术的不断进步和创新，我们可以期待更加智能、高效的无线充电体验出现在更多汽车上。未来，随着标准的进一步统一和技术的不断完善，无线充电将成为汽车行业的重要组成部分，为用户带来更大的便利和安全性。

通过对这些引脚定义的深入理解，我们可以更好地设计和使用汽车无线充电模块，从而推动整个行业的技术进步和发展。希望本文能帮助读者对汽车无线充电模块有一个全面而深入的认识，为未来的应用提供更多可能性。
