无线充电接收模块电路图

发布时间：2024-12-27编辑：无线充模块浏览：0次

无线充电技术，作为一种新兴的能源传输方式，正逐步改变着人们的充电习惯和生活方式。其核心在于通过电磁感应、磁共振、无线电波等多种技术手段，实现电能从充电源到设备的无接触传输，为用户带来极大的便利性和灵活性。本文旨在深入探讨无线充电接收模块的电路图及其工作原理，通过清晰的层次结构和详细的阐述，为读者提供一个全面而深入的理解。

### 一、无线充电接收模块基本原理

无线充电接收模块通常由几大部分组成：接收天线（或线圈）、整流滤波电路、电源管理电路以及用于设备连接的输出接口。其基本工作流程是：接收天线捕获来自发射器的电磁能量，整流滤波电路将交流信号转换为直流信号，电源管理电路对直流电进行调节和管理，最终通过输出接口为设备供电。

### 二、关键电路分析

1. **接收天线与匹配电路**：接收天线的设计直接影响到无线充电的效率和功率。常见的接收天线有铜线圈和PCB走线等，需要根据具体的使用场景和频率进行优化。匹配电路则负责将接收天线捕获的能量高效地传输给后续电路，减少能量损失。

2. **整流滤波电路**：该电路的作用是将接收到的交流电能转换为直流电能。由于无线充电过程中传输的是高频交流电，因此需要高效的整流电路来确保转换效率。同时，滤波电路可以平滑电压波动，保证输出稳定的直流电。

3. **电源管理电路**：这是无线充电接收模块的核心部分之一，主要负责对转换后的直流电进行调节和管理。包括过压保护、过流保护、温度控制等功能，以确保设备在不同工作状态下的安全与稳定。此外，还需要实现对输出电压和电流的精确控制，以满足不同设备的充电需求。

4. **输出接口与设备连接**：输出接口负责将处理好的电能传输给设备。不同的设备可能需要不同的接口类型和电压电流要求，因此无线充电接收模块需要具备一定的兼容性和适应性。

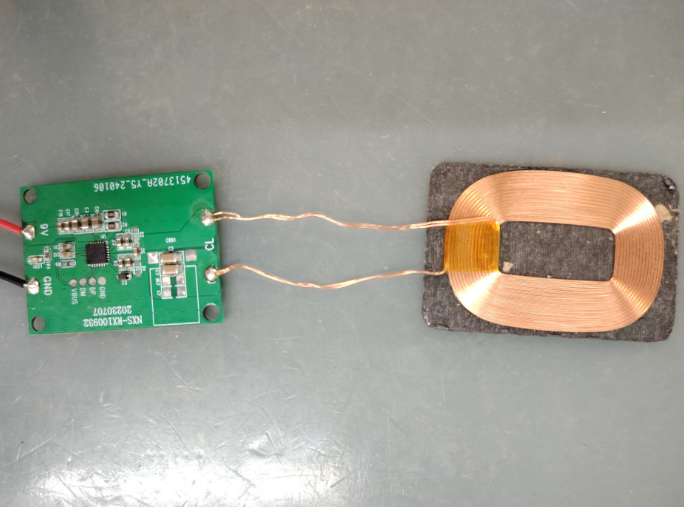

无线充电接收模块电路图

### 三、实际电路图解析

在实际的电路图中（此处无法直接展示图形，但可以描述），我们可以看到各个功能模块通过导线或电路板上的走线相连，形成一个完整的系统。以某典型的无线充电接收模块为例，其电路图主要包括以下几个部分：

1. **接收天线区域**：位于电路图的输入端，通常标有L1、L2等线圈标识，以及与之匹配的电容C1、C2等元件。

2. **整流滤波电路**：紧随接收天线之后，包含整流桥（如D1~D4）、滤波电容（如C3、C4）等元件，用于将交流电转换为直流电并平滑电压。

3. **电源管理电路**：在整流滤波电路之后，包含稳压器（如U1）、比较器（如U2）等元件，用于对直流电进行精确调节和管理。此外，还可能包含一些指示灯（如LED1）用于显示工作状态。

4. **输出接口区域**：位于电路图的输出端，包含USB接口或其他类型的设备连接接口（如J1），用于将处理好的电能传输给设备。

### 四、设计考虑因素

在设计和选择无线充电接收模块时，需要考虑以下因素：

1. **功率需求**：根据待充电设备的功率需求选择合适的无线充电接收模块。

2. **传输距离与效率**：传输距离越远，效率通常会下降。需要在两者之间找到平衡点。

3. **安全性与散热**：确保模块具有良好的散热性能，并符合相关的安全标准。

4. **成本与尺寸**：根据实际应用需求，在成本和尺寸之间做出权衡。

综上所述，无线充电接收模块电路图涉及多个关键部分和技术要点，其设计和工作原理需综合考虑多种因素。随着科技的进步和市场的发展，无线充电技术将在未来得到更广泛的应用，为人们的生活带来更多便利和可能性。
