解析无线充电模组结构及作用的关键所在

随着科技的不断进步，无线充电技术正迅速成为我们日常生活的一部分。无线充电模组作为该技术的核心组件，以其便捷性和高效性赢得了广泛的关注和应用。本文将介绍无线充电模组的结构、工作原理以及在现代生活中的应用，帮助读者全面了解这一创新技术。

一、无线充电模组的基本构成

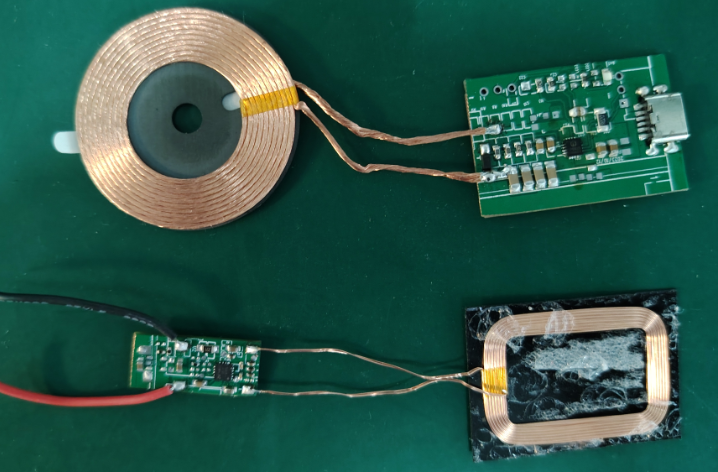

无线充电模组主要由两部分组成：发射端和接收端。发射端负责产生并传输能量，而接收端则接收并转化能量以供设备使用。

1. **发射端**
- **发射线圈**：由多股绕线组成，通电后产生高频磁场。
- **发射模块**：包含控制电路和功率放大器件，主要作用是将输入的直流电转化为高频交流电，为发射线圈提供能量来源。
- **补偿网络**：用于调整电磁场的频率和谐振特性，提高传输效率。

2. **接收端**
- **接收线圈**：同样由多股绕线构成，与发射线圈通过磁场耦合产生电流。
- **接收模块**：包括整流电路和稳压电路，负责将接收到的交流电转化为稳定的直流电源，供设备充电使用。
- **滤波电容**：消除转换过程中产生的高频噪声，确保输出电压的稳定性。

二、无线充电模组的工作原理

无线充电模组通过电磁感应原理实现能量的传输。具体工作原理如下：

1. **电磁感应**：当交流电通过发射端的线圈时，会产生一个高频交变磁场。该磁场通过空间传播到接收端的线圈中，由于电磁感应效应，接收端线圈会感应出一个同频率的交流电。

2. **能量转换**：接收模块中的整流器将交流电转换为直流电，再通过电压调节电路调整至适合设备的充电电压，最终为设备电池充电。

3. **控制机制**：无线充电系统通常配备有多种控制策略，如异物检测、过温保护、过流保护等，以确保充电过程的安全性和稳定性。

三、无线充电技术的分类及应用

目前，市面上常见的无线充电技术主要包括以下四种，各有其优缺点及适用场景：

1. **电磁感应式**
- **优点**：技术成熟，应用广泛。
- **缺点**：需对准位置，传输距离短。
- **应用场景**：手机、电动牙刷等小型电子设备。

2. **磁共振式**
- **优点**：传输距离远，可实现多设备同时充电。
- **缺点**：成本较高，技术难度大。
- **应用场景**：电动汽车、智能家具等。

3. **无线电波式**
- **优点**：传输距离最远，适用于远程充电。
- **缺点**：传输效率低，受环境影响大。
- **应用场景**：无人机、卫星等特殊领域。

4. **电场耦合式**
- **优点**：抗错位能力强，传输效率高。
- **缺点**：需要复杂的电极结构。
- **应用场景**：水下设备、医疗器械等。

四、无线充电技术的市场前景与挑战

无线充电技术以其独特的优势正在逐步改变我们的生活和工作方式。随着技术的不断进步和应用范围的拓展，无线充电市场将迎来更多的发展机遇。然而，也面临着一些挑战：

1. **技术挑战**：传输效率和距离仍需进一步优化。
2. **成本问题**：高昂的成本限制了普及速度。
3. **标准化**：多种标准和技术路线并存，市场碎片化严重。

尽管如此，随着科技的不断进步和市场需求的增加，无线充电技术的未来前景无疑是光明的。未来，无线充电模组有望在更多领域发挥重要作用，为我们带来更加便捷的生活体验。
