无线充电模块原理图解析

- 电磁感应原理：该原理基于法拉第电磁感应定律，即当一个导体环路内的磁通量发生变化时，会在该环路中产生电动势。这是变压器和电磁炉等工作的基础，也是电磁感应式无线充电技术的核心。

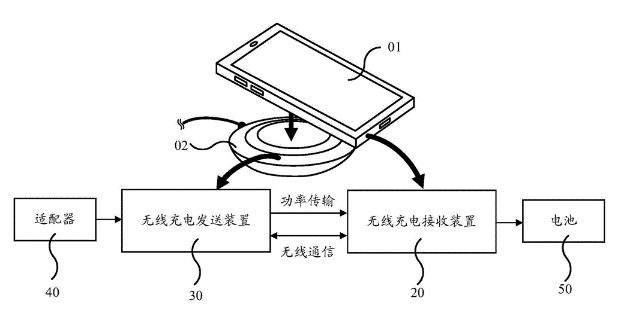

- 发射端电路：发射端的电路主要由振荡器和谐振功率放大器构成。振荡器负责生成高频交流电信号，这些信号随后被送到谐振功率放大器。放大器将这些信号强化后通过发射线圈发送出去。发射线圈因此产生一个变化的磁场。

- 接收端电路：当接收端的线圈位于这个变化磁场中时，它会根据电磁感应原理产生电流。这个电流通过整流桥整流后转换成直流电，再经过稳压或充电控制电路为电池充电。
