无线充电模组结构及作用，你清楚吗？

发布时间：2024-11-05编辑：无线充模块浏览：0次

在现代科技快速发展的背景下，无线充电技术凭借其便捷性和高效性，逐渐成为消费电子、医疗设备、电动汽车等领域的重要组成部分。本文将深入探讨无线充电模组的结构和作用，帮助读者全面了解这一革命性技术。

一. 无线充电模组的基本构成

无线充电模组主要由发射端和接收端两大部分组成。其中发射端负责生成并传输能量，而接收端则接收并转化能量以供设备使用。

1. 发射端
- **发射线圈**：由多股绕线组成，通电后产生高频磁场。
- **发射模块**：包含控制电路和功率放大器件，主要作用是将输入的直流电转化为高频交流电，为发射线圈提供能量来源。
- **补偿网络**：用于调整电磁场的频率和谐振特性，提高传输效率。

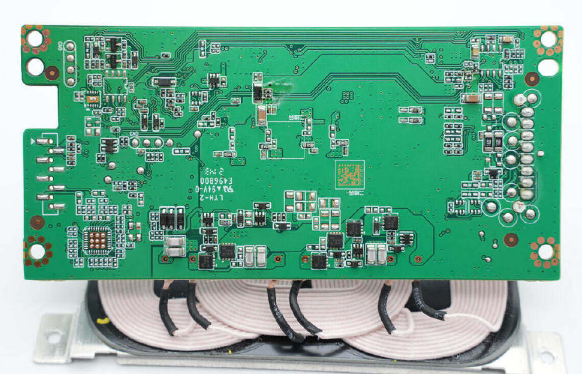

无线充电模组（电磁感应式）

2. 接收端
- **接收线圈**：同样由多股绕线构成，与发射线圈通过磁场耦合产生电流。
- **接收模块**：包括整流电路和稳压电路，负责将接收到的交流电转化为稳定的直流电源，供设备充电使用。
- **滤波电容**：消除转换过程中产生的高频噪声，确保输出电压的稳定性。

二. 无线充电模组的作用原理

无线充电模组通过电磁感应原理实现能量的传输。具体工作原理如下：

1. 电磁感应
当交流电通过发射端的线圈时，会产生一个高频交变磁场。该磁场通过空间传播到接收端的线圈中，由于电磁感应效应，接收端线圈会感应出一个同频率的交流电。

2. 能量转换
接收模块中的整流器将交流电转换为直流电，再通过电压调节电路调整至适合设备的充电电压，最终为设备电池充电。

3. 控制机制
无线充电系统通常配备有多种控制策略，如异物检测、过温保护、过流保护等，以确保充电过程的安全性和稳定性。

三. 不同类型无线充电技术的对比

目前，市面上常见的无线充电技术主要包括以下四种，各有其优缺点及适用场景：

1. 电磁感应式
- 优点：技术成熟，应用广泛。
- 缺点：需对准位置，传输距离短。
- 应用场景：手机、电动牙刷等小型电子设备。

2. 磁共振式
- 优点：传输距离远，可实现多设备同时充电。
- 缺点：成本较高，技术难度大。
- 应用场景：电动汽车、智能家具等。

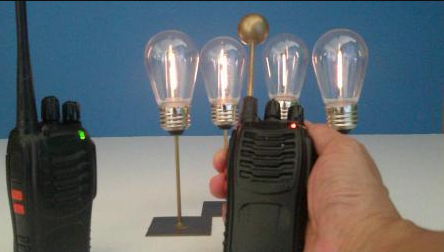

无线电波式方案应用

3. 无线电波式
- 优点：传输距离最远，适用于远程充电。
- 缺点：传输效率低，受环境影响大。
- 应用场景：无人机、卫星等特殊领域。

4. 电场耦合式
- 优点：抗错位能力强，传输效率高。
- 缺点：需要复杂的电极结构。
- 应用场景：水下设备、医疗器械等。

综上所述，无线充电技术以其独特的优势正在逐步改变我们的生活和工作方式。随着技术的不断进步和完善，未来无线充电的应用范围将会更加广泛，带来更多便利和创新。
