无线充电模组工艺流程是怎么样的？

发布时间：2024-11-04编辑：无线充模块浏览：0次

无线充电技术自其诞生以来，逐渐在现代电子设备中广泛应用。本文将详细介绍一种典型的无线充电模组的工艺流程，帮助读者了解这一高科技产品的制造过程。

感应原理与设计

无线充电技术的核心在于电磁感应原理。生产无线充电模组的第一步是设计和制造感应发射端和接收端。感应发射端产生的电磁场与接收端产生电磁感应，从而实现电能的无线传输。

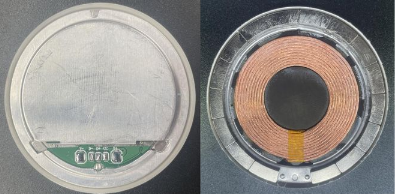

Qi 2.0标准无线充电器磁吸15W模组

电路设计与PCB制造

  完成感应端的设计后，下一步是进行电路设计。无线充电器的电路需要考虑到电源管理、电压稳定、电流控制等因素，同时还必须确保低功耗、高效率和高安全性。电路设计完成后，主要通过印制电路板（PCB）实现。PCB制造包括材料选择、设计布局、印刷、切割、钻孔以及最终的焊接和组装工序。

元件贴装与回流焊

  接下来是元件贴装步骤。这一步骤通常采用表面贴装技术（SMT），将芯片、电阻、电容、电感等元件按次序安装固定在刷过锡膏的电路板上。每台SMT高速贴片机都会由工程师根据电路板的具体设计编程预设操作程序，以确保高精度的贴片。随后，已安装好元件的电路板进入回流焊接机进行回流焊，通过加热空气或氮气连接电路。

线圈焊接与检测

  元件贴装和回流焊完成后，需要焊接发射端线圈。这个环节通常需要人工操作，并且操作人员会佩戴防静电手环以避免静电对高精密芯片的影响。焊接完成后，要对线圈板进行测试，确保在不同输入电压下正常工作，并进行老化测试以提前筛选出不良产品。

外壳组装与封装

  检测合格的PCBA板接下来要与外壳进行组装。首先使用3M胶将发射模组固定在无线充电器外壳上，然后进行螺钉固定。最终，无线充电模组会被包裹在防护材料中，提升运输过程中的安全性。

机器人无线充电模组（发射端）

成品测试与包装

在出厂前，每一个无线充电模组都需要经过严格的成品测试，包括性能测试、安全性测试和兼容性测试，以确保产品质量符合标准。最后的产品会被包裹气泡袋并用包装盒封装，以便运输到全球各地的市场。

综上所述，无线充电模组的生产制造是一个高度精密且系统化的过程，涵盖了从电磁感应原理设计到成品测试和包装的各个环节。每个环节都需要严格控制，以确保最终产品的高质量和高性能。随着技术的不断进步，无线充电技术必将在更多领域得到应用，改变我们的生活。
