无线充电器工作原理解释图

        随着科技的发展，无线充电技术已经成为了我们生活中不可或缺的一部分。从智能手机、平板电脑到电动汽车，无线充电技术的应用越来越广泛。那么，无线充电器是如何工作的呢？本文将通过一幅无线充电器工作原理解释图，帮助大家更好地理解这一技术。

一、无线充电基本原理

        无线充电器的工作原理基于电磁感应原理。当一个无线电能传输装置(如手机)靠近一个接收器时，它会产生一个磁场。接收器中的线圈感应到这个磁场，从而在接收器中产生电流，为手机充电。

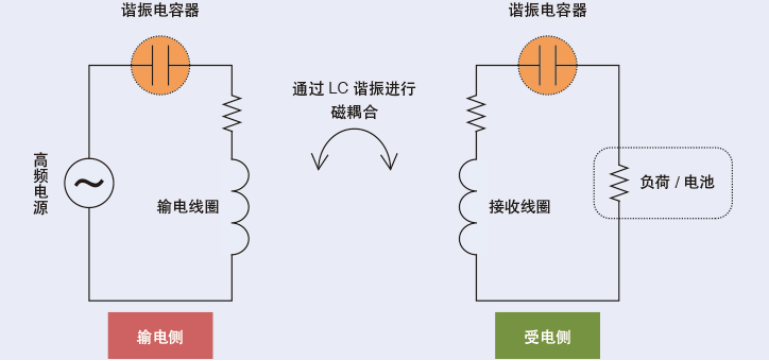

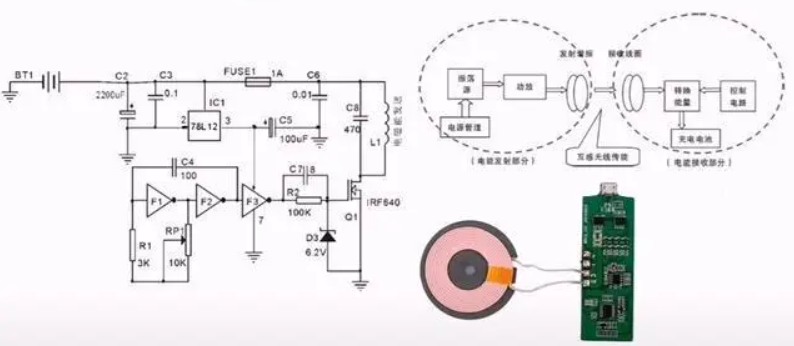

二、无线充电器工作原理图解析

1. 发射端(充电器):

        发射端包含一个有线充电电路和一个高频振荡电路。有线充电电路负责为手机提供稳定的直流电源，以便进行有线充电。高频振荡电路则负责生成一个高频交变磁场。这个磁场会通过空气传播，吸引手机靠近发射端。

2. 接收端(手机):

        接收端同样包含一个高频振荡电路和一个线圈。高频振荡电路产生的磁场与发射端的磁场相互作用，从而在接收端线圈中产生电流。这个电流会被手机的电池管理系统识别为充电信号，从而开始充电。

3. 保护电路：

        为了保证使用安全，无线充电器通常还会配备一个保护电路。一旦发现异常情况(如过热、短路等),保护电路会立即切断电源，避免对设备造成损害。

        通过对无线充电器工作原理解释图的分析，我们可以了解到无线充电器的工作原理主要基于电磁感应原理。当发射端产生的磁场吸引靠近的手机时，手机中的线圈感应到磁场并产生电流，实现充电。同时，为了保证使用安全，无线充电器还会配备保护电路，确保在异常情况下及时切断电源。随着技术的不断发展，无线充电技术将会更加成熟，为我们的生活带来更多便利。
