华为无线充电原理图：让充电无处不在

发布时间：2024-07-05编辑：无线充模块浏览：0次

在现代科技快速发展的今天，手机已经成为了我们生活中必不可少的一部分。而手机的续航问题也一直是困扰着我们的一大难题。为了解决这个问题，无线充电技术应运而生，华为作为全球领先的通信设备和智能手机制造商，自然也在无线充电领域取得了重要的突破。那么，华为无线充电原理图究竟是怎样的呢？本文将为您详细解析。

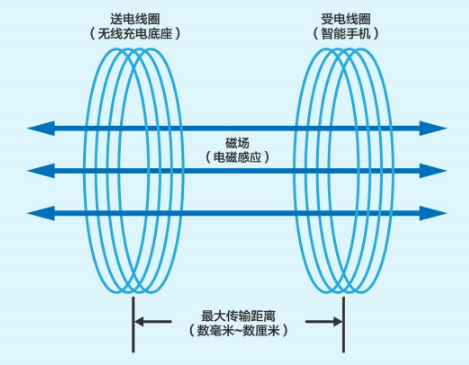

无线充电原理图（发射端及接收端）

一、华为无线充电原理图简介

华为无线充电原理图主要包括以下几个部分：发射端、接收端、能量传输线圈、电磁耦合系统和控制电路。其中，发射端负责将电能转换为微波信号，通过能量传输线圈将其发送到接收端；接收端则将微波信号转换为电能，并通过电磁耦合系统将其传递到手机电池上进行充电。同时，控制电路用于监测整个充电过程，确保安全可靠。

二、华为无线充电原理图详解

1. 发射端

发射端的主要功能是将电能转换为微波信号，并通过能量传输线圈将其发送到接收端。在华为无线充电原理图中，发射端主要包括变压器、功率放大器、开关稳压器和调制解调器等组件。其中，变压器用于实现电压和电流的变换；功率放大器用于增加信号的强度；开关稳压器和调制解调器则用于控制信号的频率和相位。

2. 接收端

接收端的主要功能是将微波信号转换为电能，并通过电磁耦合系统将其传递到手机电池上进行充电。在华为无线充电原理图中，接收端主要包括变压器、功率放大器、开关稳压器、滤波器和整流器等组件。其中，变压器用于实现电压和电流的变换；功率放大器用于增强信号的强度；开关稳压器和滤波器则用于控制信号的频率和相位；整流器用于将交流电转换为直流电。

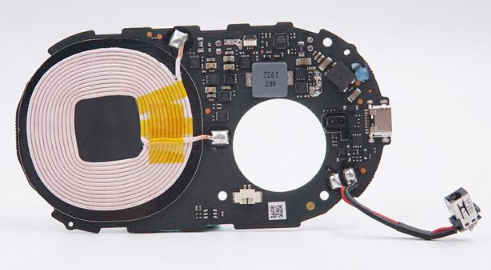

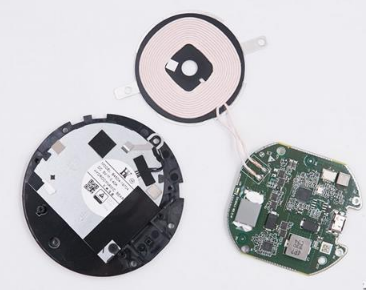

华为27W无线充电器拆解图

3. 能量传输线圈

能量传输线圈是无线充电系统中的关键部件，其作用是将输入的能量转换为高频电磁场，并通过电磁耦合系统将其传递到手机电池上。在华为无线充电原理图中，能量传输线圈通常采用铜线绕制而成，其形状呈螺旋状。随着磁场的变化，铜线中的电子也会随之运动，从而实现能量的传输。

4. 电磁耦合系统

电磁耦合系统是无线充电系统中的核心部件，其作用是将输入的能量转换为高频电磁场，并通过能量传输线圈将其传递到手机电池上。在华为无线充电原理图中，电磁耦合系统通常由磁性材料、金属导体和绝缘层组成。当输入的能量通过能量传输线圈传递到电磁耦合系统时，磁性材料会受到磁场的影响而产生微小的振动，从而使金属导体中的电子随之运动，实现能量的传输。

5. 控制电路

控制电路是无线充电系统中的重要组成部分，其作用是对整个充电过程进行监测和管理，确保安全可靠。在华为无线充电原理图中，控制电路通常包括电压检测电路、电流检测电路、温度检测电路、过充保护电路和短路保护电路等。通过对这些参数的实时监测，控制电路可以有效地保证充电过程的稳定和安全。
