WPC无线充电联盟qi无线充电标准v1.2.4版本详细解说

2018年3月WPC无线充电联盟在其官网发布了最新Qi标准，版本号为v1.2.4，此协议将在2018年3月8日开始强制执行，这意味着此后无线充电产品将需要按照Qi v1.2.4标准过认证，而不是此前的Qi v1.2.3了。随着Qi这一最新标准的发布，定频调压方案或将受益。

Qi是全球首个推动无线充电技术的标准化组织——无线充电联盟（Wireless Power Consortium，以下简称“联盟”）推出的“无线充电”标准，具备便捷性和通用性两大特征。首先，不同品牌的产品，只要有一个Qi的标识，都可以用Qi无线充电器充电。其次，它攻克了无线充电“通用性”的技术瓶颈，在不久的将来，手机、相机、电脑等产品都可以用Qi无线充电器充电，为无线充电的大规模应用提供可能。

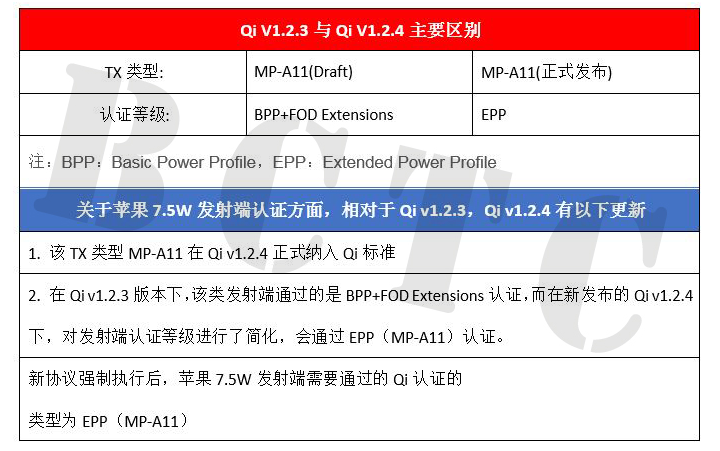

关于苹果7.5W发射端认证方面，相对于Qi v1.2.3，Qi v1.2.4有以下更新：

1、该TX类型MP-A11在Qi v1.2.4正式纳入Qi标准。

2、在Qi v1.2.3版本下，该类发射端通过的是BPP+FOD Extensions认证，而在新发布的Qi v1.2.4下，对发射端认证等级进行了简化，会通过EPP（MP-A11）认证。

综上，新协议强制执行后，苹果7.5W发射端需要通过的Qi认证的类型为EPP（MP-A11）。

目前市场上符合WPC无线充电联盟qi无线充电标准v1.2.4版本的无线充电发射器主要分为两类：

第一类的为中低端发射器，采用的方案为变频架构和定频调占空比架构。

变频架构的工作原理是通过改变工作频率从而调节发射功率，在某些发射频段会对手机电路造成一定干扰。目前市场上变频架构的发射器一般采用A11或A11a，只能通过BPP认证。此类发射器功率一般都大于5W小于10W，没有Q值检测电路，在FOD（金属异物检测）性能方面要明显逊色于过了BPP+FOD Extensions和EPP认证方案的发射器。

有些发射端在A11/A11a基础上通过固定工作频率调节占空比的方式来支持苹果的7.5W快充。此架构瞬态响应较差，基于此架构发射器一般也没有Q值检测电路,在FOD检测方面会比较差，也不符合EPP要求，也无法通过EPP认证。定频调占空比架构作为一种中国式创新，该方案胜在高性价比，一定程度上也能让用户用较低的价格享受苹果快充的体验，但无法做到对手机零干扰。更重要的是，它不符合MFi规范，同时也不归属为Qi的标准架构的一种，可能无法满足苹果手机未来提出更严格的快充要求。

第二类是以支持苹果7.5W为代表的发射器，采用定频调压架构。

定频调压是苹果官方指定的标准方案，苹果在MFi大会上提出的7.5W快充采用的就是定频调压的架构。采用MP-A11拓扑，工作频率固定在127KHz左右，占空比恒定为50%，通过调节电压来控制发射功率。能有效的避开干扰手机的频段，让无线充电对手机干扰降到最小。有Q值检测电路，在FOD检测方面会更加灵敏，符合EPP的要求。该方案可以通过BPP+FOD Extensions 和 EPP认证。在WPC Qi v1.2.4执行后，统一归属为EPP认证。

WPC无线充电联盟qi无线充电标准v1.2.4版本哪些性能应该是客户关注的？

现在和即将发布手机的无线充电功率都大于5W，因此选择的发射器方案要可以通过Qi v1.2.4 EPP认证；同时也要关注充电稳定性、充电效率、FOD、对手机的干扰等方面的性能表现。因此选择苹果指定的定频调压的架构发射器方案是一个很好的选择。
