## 前言：无线充电如何改变我们的生活？

在智能手机、智能手表、无线耳机等设备普及的今天，**无线充电技术**已成为消费者关注的焦点。无需插拔线缆的便捷体验背后，隐藏着一套精密的电路设计。无论是支持Qi标准的充电底座，还是车载无线充电设备，其核心都离不开**无线充电模块电路图**的优化与创新。本文将深入解析无线充电模块的电路设计原理、关键组件及技术难点，为工程师和电子爱好者提供实用参考。

---

## 一、无线充电技术的基本原理

无线充电的核心原理是**电磁感应**或**磁共振**。其中，电磁感应技术（如Qi标准）通过发射端（Tx）线圈与接收端（Rx）线圈的磁场耦合实现能量传输。当发射线圈通入高频交流电时，变化的磁场会在接收线圈中感应出电流，经过整流和稳压后为设备供电。

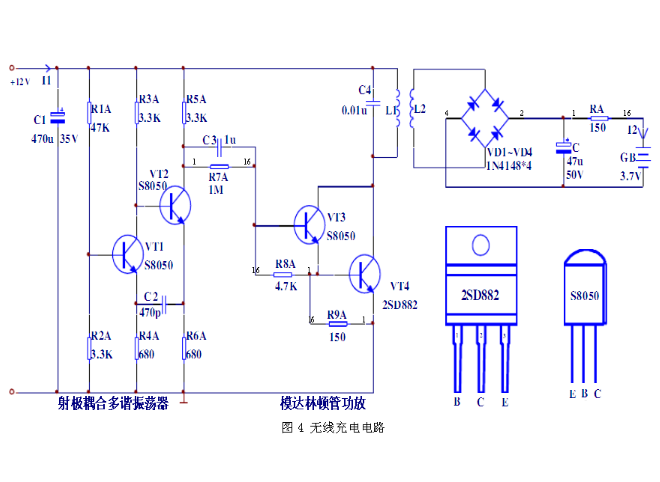

**电路图的核心目标**是确保能量传输的高效性与安全性。例如，发射端需包含**振荡电路**、**功率放大电路**和**控制芯片**，而接收端则需要**整流桥**、**滤波电容**和**电压调节模块**（如图1所示）。

---

## 二、无线充电模块电路图的四大核心模块

### 1. 发射端电路设计

发射端的关键在于**高频振荡器**与**功率放大器**的设计：

- **振荡电路**：通常采用LC谐振电路，生成高频交流信号（频率范围100kHz-1MHz）。

- **功率放大电路**：将振荡信号放大至足够驱动线圈的功率，常用Class-E放大器以提高效率。

- **控制芯片**：负责监测接收端状态（如异物检测）、调整输出功率，并支持通信协议（如Qi标准中的数字包通信）。

*设计要点*：发射端线圈的**谐振频率**需与接收端严格匹配，否则会导致效率大幅下降。

### 2. 接收端电路设计

接收端的核心是**能量转换**与**稳压**：

- **整流电路**：将交流感应电压转换为直流电，常用全桥整流或同步整流方案。

- **滤波电路**：通过电容和电感滤除高频噪声，确保输出电压稳定。

- **稳压模块**：采用LDO（低压差线性稳压器）或DC-DC转换器，适配设备电池的充电需求。

*技术难点*：接收端需在有限空间内实现高效率整流，同时兼顾散热设计。

### 3. 通信与反馈机制

无线充电系统需通过**双向通信**确保安全：

- **Qi协议**：接收端通过负载调制向发射端发送数据包，反馈电压、电流及温度信息。

- **异物检测（FOD）**：通过监测功率损耗或磁场变化，防止金属异物过热。

### 4. 电磁兼容（EMC）设计

高频电路易产生电磁干扰（EMI），需通过以下措施优化：

- **屏蔽层设计**：在PCB布局中增加接地层或铁氧体材料。

- **滤波元件**：在电源输入/输出端添加共模电感与滤波电容。

## 三、无线充电模块设计的三大优化方向

### 1. 提升传输效率

- **线圈优化**：采用利兹线或多层PCB线圈降低交流阻抗。

- **谐振补偿**：通过串联或并联电容补偿线圈电感，减少能量损耗。

### 2. 增强兼容性

- **多模式控制**：支持不同功率等级（如5W、10W、15W）的自动切换。

- **宽电压输入**：适配不同地区电压标准（如AC 100V-240V）。

### 3. 小型化与集成化

- **芯片级方案**：采用高度集成的SoC（如TI BQ系列），减少外围元件数量。

- **柔性PCB设计**：适用于可穿戴设备等空间受限场景。

---

## 四、常见问题与解决方案

### 1. 充电效率低

- **可能原因**：线圈错位、谐振频率偏移或功率器件损耗过高。

- **解决方案**：优化线圈对齐机制，使用高精度电容校准谐振点，并选择低导通电阻的MOSFET。

### 2. 设备发热严重

- **可能原因**：整流效率低或散热设计不足。

- **解决方案**：采用同步整流技术，并在PCB背面增加散热铜箔。

### 3. 兼容性差

- **可能原因**：通信协议不匹配或功率协商失败。

- **解决方案**：更新固件支持最新Qi标准，并加入动态功率调整算法。

---

## 五、行业应用与未来趋势

无线充电模块已广泛应用于以下领域：

- **消费电子**：手机、耳机、智能手表。

- **医疗设备**：植入式医疗器械的无接触供电。

- **工业与汽车**：AGV（自动导引车）充电站、电动汽车无线充电桩。

未来，**磁共振技术**与**多设备同时充电**将成为发展方向。例如，苹果的MagSafe通过磁吸阵列实现精准对齐，而三星则推出了支持三设备同时充电的底座。

---

## 六、设计工具与资源推荐

- **仿真软件**：ANSYS Maxwell（磁场分析）、LTspice（电路仿真）。

- **开发板**：STMicroelectronics STWBC系列、NXP MWCT系列。

- **标准文档**：WPC（无线充电联盟）发布的Qi协议规范（v1.3）。

通过合理利用这些工具，工程师可显著缩短开发周期，并降低试错成本。

---

*注：本文内容基于公开技术资料与行业实践，部分电路设计细节需结合实际项目需求调整。*
