比亚迪汽车无线充电模块

比亚迪汽车无线充电模块是一款先进的车载设备，专为现代智能手机和其他兼容设备提供便捷、高效的无线充电功能而设计。这一模块集成了最新的无线充电技术，使得车内充电变得更加轻松和方便，无需通过传统的有线连接方式即可为手机等设备进行充电。以下是关于这一创新技术的详细解析：

1. 设计与结构

• 铝合金外壳与PCB屏蔽盖板：比亚迪无线充电模块采用一体成型铝合金外壳以及由PCB制成的屏蔽盖板，有效抑制电磁辐射，确保设备稳定运行。

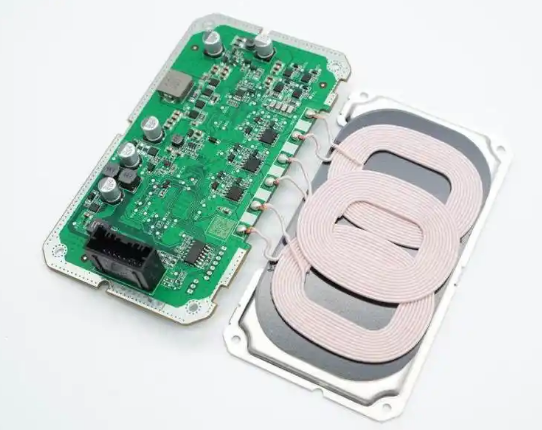

• 多层结构设计：内部结构采用多层设计，线圈固定在主板的屏蔽罩上，下方则为无线充电主控芯片和MOS管驱动器，背面为功率器件。这样的设计不仅优化了空间利用，还提高了散热效率。

1. 主要组件与技术

• 无线充电主控芯片：使用NXP恩智浦MWCT1013AVLH芯片，这是一款汽车级的多线圈无线充电发射控制器，支持15W单线圈和多线圈应用。该芯片内部集成了数字解调、同步升降压控制和功率全桥控制等功能。

• 驱动器与开关管：四颗DIODES DGD05473双NMOS半桥驱动器用于同步升降压和无线充电控制，另有多颗MOS管用于电压转换和电流控制。

• 电源管理与保护：MPS MP2456开关降压转换器和TI TLV73333P稳压器用于为主控芯片和驱动器供电，同时采用TVS进行过压保护，确保系统安全。

1. 性能与应用

• 高效散热：模块内部粘贴蓝色导热垫，为发热元件散热，降低无线充电过程中的温升。铝合金外壳的使用进一步提升了散热性能。

• 兼容性强：支持主流手机的无线充电功能，用户只需将手机放置到无线充电区域即可开始充电，无需插线。

• CAN总线通信：内置TJA1043T高速CAN总线收发器，用于CAN控制器与总线的通信，具备低功耗优势，并获得AEC-Q100认证。

为了更好地了解比亚迪汽车无线充电模块的应用和维护，以下几点值得注意：

• 安装位置选择：建议将无线充电模块安装在驾驶员和乘客容易触及的位置，以便于使用。

• 维护与清洁：定期检查无线充电模块的状态，保持表面清洁，避免灰尘和杂物影响充电效果。

• 安全注意事项：避免在极端温度环境下使用无线充电功能，以确保设备的正常运行和使用寿命。

比亚迪汽车无线充电模块通过先进的设计和优质的组件，提供了便捷、高效和安全的无线充电解决方案。其铝合金外壳和多层结构设计不仅提升了散热性能，还有效抑制了电磁辐射。内部采用恩智浦MWCT1013无线充电主控芯片和DIODES DGD05473驱动器，确保了稳定的充电效果。同时，模块具备高效的电源管理和保护功能，适用于多种车型和设备，为用户提供了极大的便利。
