汽车无线充电模块怎么接线

发布时间：2024-12-27编辑：无线充模块

## 一、背景与技术原理

### 1. 什么是汽车无线充电模块？

汽车无线充电模块是一种能够通过电磁场为车载设备进行能量传输的装置，它利用了电磁感应或者磁共振等技术，将电能从车外传送到车内的电子设备。

### 2. 无线充电的技术原理解析
无线充电主要基于电磁感应的原理，通过初级线圈（位于充电座中）和次级线圈（位于设备端）之间的磁场变化，实现电能的传递。当电流通过初级线圈时，会产生一个交变磁场，这个磁场继而在次级线圈中激发出电流，从而实现电力的无线传输。

### 3. 当前主流无线充电标准介绍
目前最为广泛使用的无线充电标准是由无线电力联盟（Wireless Power Consortium, WPC）制定的Qi标准。此外，还有PMA（Power Matters Alliance）和A4WP（Alliance for Wireless Power）等其他一些组织提出的标准，但Qi标准以其广泛的应用范围和成熟的技术，成为了业界的主流选择。

## 二、无线充电模块的类型与结构

### 1. 不同类型无线充电模块的特点对比
无线充电模块主要分为电磁感应式和磁共振式两种类型。前者适用于短距离的高效能量传输，成本相对较低；后者则可以实现更长距离的充电，但对技术要求更高，成本也更为昂贵。两者各有利弊，用户需根据自身需求选择合适的类型。

### 2. 无线充电模块的主要组成部分
一个典型的无线充电模块由以下几个核心部件组成：
- **控制单元**：负责整个模块的智能调控。
- **发射端**：包含电源输入、功率转换电路及初级线圈。
- **接收端**：包含次级线圈、整流电路及充电控制芯片。
- **传输耦合机构**：确保发射端与接收端之间的能量高效传递。

## 三、安装前的准备工作

### 1. 需要准备的工具和材料清单
在开始安装之前，我们需要准备以下工具和材料：
- 螺丝刀套装（包括十字和一字）
- 电钻及钻孔位模具
- 剥线钳
- 绝缘胶带或热缩管
- 多用途接线测试笔
- 测量尺
- 记号笔

### 2. 安全须知与操作注意事项
在操作过程中，请务必遵守以下安全规范：
- 确保车辆熄火并拔掉钥匙，避免短路或触电风险。
- 断开车辆电池的负极连接，防止电气冲击损坏敏感元件。
- 使用符合国家标准的电线和配件，避免使用劣质产品导致安全隐患。

- 按照制造商提供的接线图进行操作，确保正确的极性（正负极）连接。

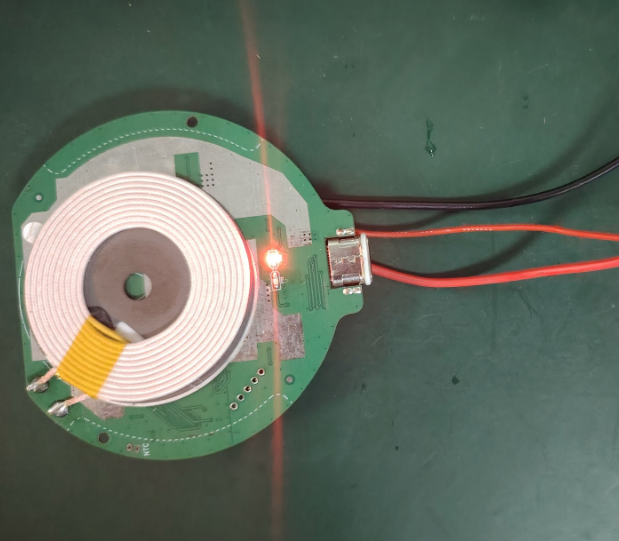

汽车无线充电模块怎么接线

## 四、详细接线步骤

### 1. 检查车辆现有电气系统兼容性
在进行任何改动之前，请仔细检查您的车辆电气系统是否支持额外的负载。这可能需要查阅车辆的用户手册或咨询专业的技术人员来获取相关信息。如果不确定，最好是咨询专业人士的意见后再继续进行后续步骤。

### 2. 确定模块安装位置及走线路径规划
选择一个既方便又能保持美观的位置放置无线充电模块是非常重要的。同时还要考虑到如何布置线路才能既安全又隐蔽。建议尽量遵循原有的线路走向，减少对车身结构的改动。另外还要注意避免与其他重要线路产生干扰。

### 3. 拆解原有面板以预留足够空间给新模块
根据实际测量结果小心地拆除相应的内饰件，如中控台下方或是杯架旁边的塑料盖板等，这样才能为新加入的设备腾出足够的物理空间。这一步骤需要特别小心谨慎，以防损坏周围的零部件。

### 4. 连接电源线（正极、负极）至车辆电路
依据产品说明书上的指示找到正确的电源接入点，通常是车辆的点烟器插座附近或者其他容易访问的地方。然后使用适当的工具将红黑色的供电线分别连接到对应的正负极上。对于正极线，一般还需要加装保险丝作为过载保护措施。完成之后可以用绝缘胶带或者热缩管包裹起来加强防护性能。

### 5. 固定无线充电模块主体，并做好防水处理
使用随附的螺钉或者双面胶将无线充电底座牢固地安装在事先准备好的位置上。确保其不会轻易晃动以免影响正常使用。此外为了防止潮湿环境对其造成损害，应该在外围涂一层防水密封胶。当然前提是该产品本身具有一定的防水等级。

### 6. 测试模块功能是否正常运作
接通所有线路后先不要急着恢复车内一切原状，而是应该先打开汽车电源测试一下新安装的无线充电装置是否能正常工作。可以用手机或其他支持Qi协议的小物件放在上面试试看能否顺利充电。确认无误后再把所有东西归位即可享受便捷的无线充电服务啦！

## 五、常见问题与解决方案

### 1. 无法识别到设备或充电效率低下
首先检查是否存在异物遮挡导致感应不良的情况发生；其次看看软件版本是不是最新最稳定版，有时候更新固件也可以解决问题；最后考虑是不是因为距离太远造成的信号衰减严重所致。

### 2. 遇到接线错误导致模块损坏怎么办？
一旦发现由于人为因素造成了故障应当立即停止使用并向厂家寻求技术支持帮助维修。切勿自行随意拆卸修理以免造成二次伤害。平时也要注意定期清理灰尘保持清洁卫生状态良好。
