无线充接收需要得到5V200ma如何调整？

发布时间：2024-11-17编辑：无线充模块

在无线充电技术中，实现有效能量传输的关键在于接收电路的设计和调整。本文将详细介绍如何通过线圈电感、导线选择以及整流方式等方法来确保无线充电器的接收端能够稳定输出5V200mA的电流。以下是一些具体的操作方法和注意事项：

一、电感量的计算与调整

1. **电感量的重要性**
- **电感量是无线充电效率的核心参数**。合理的电感量可以确保谐振频率与发射频率匹配，从而最大化能量传输效率。对于接收线圈来说，电感量不仅影响接收到的能量量，还决定了系统的灵敏度。

2. **计算公式与测量工具**
- **公式计算**：根据线圈的基本参数（如直径、匝数等），可以使用经验公式来计算电感量。例如，对于一个圆形线圈，其电感量L可以通过公式L = (0.01*DN^2)/(W/D + 0.44)计算，其中D为线圈直径，N为匝数，W为线宽。
- **实际测量**：利用LCR表对计算出的电感值进行测量和修正，确保准确性。

3. **调整电感量的方法**
- **改变线圈匝数**：增加或减少线圈匝数会直接影响电感量。更多的匝数通常意味着更大的电感量，但同时也可能增加电阻损耗。
- **调节线圈间距**：调整线圈之间的距离也可以微调电感量。更紧密的绕制会增加电感量。
- **使用不同直径的导线**：选择适当直径的导线，可以在保持较低电阻的同时获得所需的电感量。

4. **谐振电容的选择**
- **LC谐振原理**：接收线圈与串联谐振电容共同作用，形成谐振回路，以提高功率传输效率。选择合适的谐振电容至关重要。
- **计算与选择**：根据LC谐振公式f = 1/(2π√(LC))，计算出所需的谐振电容值C，其中f为发射频率，L为线圈电感量。

- **调整电容**：如果发现输出功率不足或不稳定，可以通过微调谐振电容的值来优化系统性能。

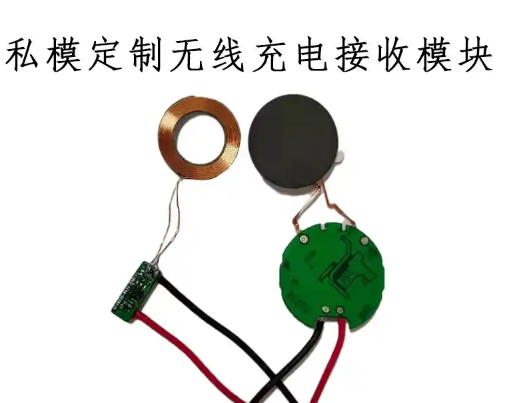

无线充接收需要得到5V200ma如何调整

二、导线选择对充电效率的影响

1. **单股铜线与多股纱包线的区别**
- **集肤效应**：由于无线充电的工作频率较高（如640kHz），高频电流在流经导线时会出现集肤效应，即电流倾向于沿导体表面流动。多股纱包线能够更好地应对这种现象，减少电能损耗。
- **实验对比**：通过实验发现，无论是单股漆包线还是多股纱包线，在相同条件下接收电压的有效值基本一致，但多股纱包线的内阻略低。

2. **导线选择建议**
- **实际应用**：对于一般的无线充电接收器设计，可以选择成本较低的单股铜线，而在高性能要求下则推荐使用多股纱包线。
- **平衡成本与性能**：在设计接收线圈时，应根据实际情况权衡成本与性能，做出合理选择。

三、整流方式的选择与调整

1. **倍压整流与全波整流的特点**
- **倍压整流**：可以在相同的接收线圈下获得更高的输出电压，但电流较小；随着输出电流的增加，电压下降较快。
- **全波整流**：虽然输出电压较低，但随着负载变化，电压下降不明显，电源内阻更小。

2. **整流电路设计**
- **二极管选择**：一般推荐使用大电流的肖特基二极管，以减小正向压降，提高转换效率。
- **电路布局**：合理安排整流电路中的元器件布局，避免不必要的电磁干扰，确保信号稳定传输。

3. **调整整流方式以达到目标输出**
- **输出电压调整**：如果需要达到5V的输出电压，可以通过调节整流电路中的元件参数来实现。例如，增加滤波电容的大小可以提高输出电压的稳定性。
- **电流限制**：为了确保输出电流不超过200mA，可以在电路中加入限流电阻或其他保护措施。

四、其他影响因素及调整方法

1. **线圈尺寸与形状**
- **线圈形状**：除了圆形线圈外，还可以尝试方形或螺旋形线圈，不同的形状可能会带来不同的性能表现。
- **尺寸优化**：根据实际应用场景调整线圈的直径、高度等参数，找到最佳的设计方案。

2. **工作环境的影响**
- **异物检测**：在无线充电过程中，金属异物的存在会影响充电效率甚至造成安全隐患。因此，需要在设计中考虑加入异物检测机制。
- **散热问题**：高功率传输会导致温升，应确保良好的散热设计，避免过热损坏元器件。

总之，通过上述方法的综合应用和不断优化，可以有效地提升无线充电接收器的工作效率和稳定性，使其满足5V200mA的输出需求。希望本文能为您的无线充电项目提供有价值的参考！
