无线充电模块怎么接线，你知道吗？

发布时间：2024-11-06编辑：无线充模块

无线充电技术，随着科技的发展与创新，已经成为现代生活中不可或缺的一部分。它不仅为智能手机用户提供了便捷的充电方式，也逐渐扩展到了其他电子设备领域。然而，对于无线充电模块的接线方法，很多人可能并不是特别了解。本文旨在详细介绍无线充电模块的接线步骤，帮助有兴趣的朋友轻松搭建自己的无线充电设备。

什么是无线充电模块？

无线充电模块是一种利用电磁感应原理实现电能传输的装置。它通常由发射器（充电器）和接收器（充电板）两部分组成，通过非接触的方式向支持无线充电的设备供电。

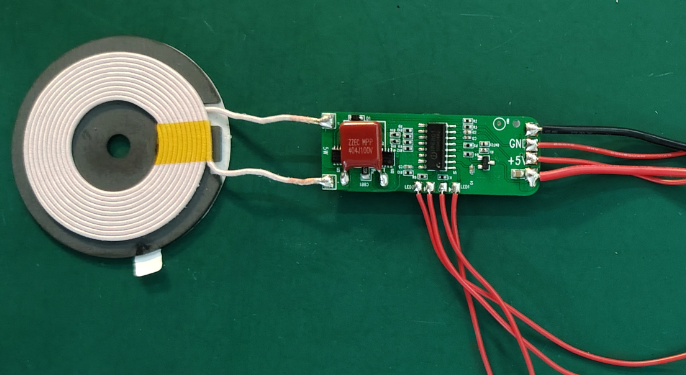

诺芯盛NXS-TX15H6821无线充15W模块

诺芯盛NXS-TX15H6821无线充电发射端15W模块，符合Qi标准

无线充电模块接线指南：

在接线之前，请确保你已经拥有了无线充电模块套件，并且已经了解了基本的电子元件知识和安全操作规范。以下是接线的基本步骤：

1. 准备工具和材料：
- 无线充电模块套件
- 焊接工具（焊锡丝、电烙铁等）
- 螺丝刀
- 多用途电表（用于测量电压和电流）
- 细导线若干

2. 识别模块组件：
打开无线充电模块的包装，仔细阅读说明书，辨认出各部件及其功能，包括发射线圈、控制电路、接收线圈等。

3. 连接发射器电路：
按照说明手册，将发射线圈的引脚连接到控制电路板上相应的接口。通常，这些引脚会标记有“V+”、“V-”或者颜色代码来指示正负极。

4. 接入电源：
将控制电路板上的输入端子连接到适配器或电源插座。确保电压符合模块的工作范围，以免造成损坏。

5. 调试与测试：
在接通电源前，使用多用途电表检查电路是否有短路或接错的现象。一切无误后，给系统通电，并放置一个兼容的无线充电设备于接收区域，观察是否能够正常充电。

6. 安装接收器：
如果需要为特定设备添加无线充电功能，可以将接收线圈粘贴或固定在该设备的背面。然后将线圈的线缆连接到设备的电池或充电接口上。

Qi2无线充电发射模组15W功率

7. 安全检查：
完成所有接线工作后，再次进行彻底的安全检查。确认没有裸露的线头或不稳定的连接点，并保证所有的电线都已妥善固定，以防止短路或触电风险。

8. 享受无线充电：
一旦设置完毕，你就可以享受到无线充电带来的便利了。只需将你的设备放在发射器上，充电就会自动开始。

请注意，如果你不熟悉电子产品的装配与电路知识，建议寻求专业人士的帮助以避免潜在的危险。此外，在进行任何电路工作时，务必遵守适当的安全措施，如切断电源、佩戴绝缘手套等。

总之，虽然自己动手搭建无线充电模块可能会有一定的挑战性，但只要遵循正确的步骤和指导，你也可以轻松地为自己的设备添加这项现代化的便捷功能。
