英集芯IP6808无线充电电路图（原理图+PCB+贴片图）详解

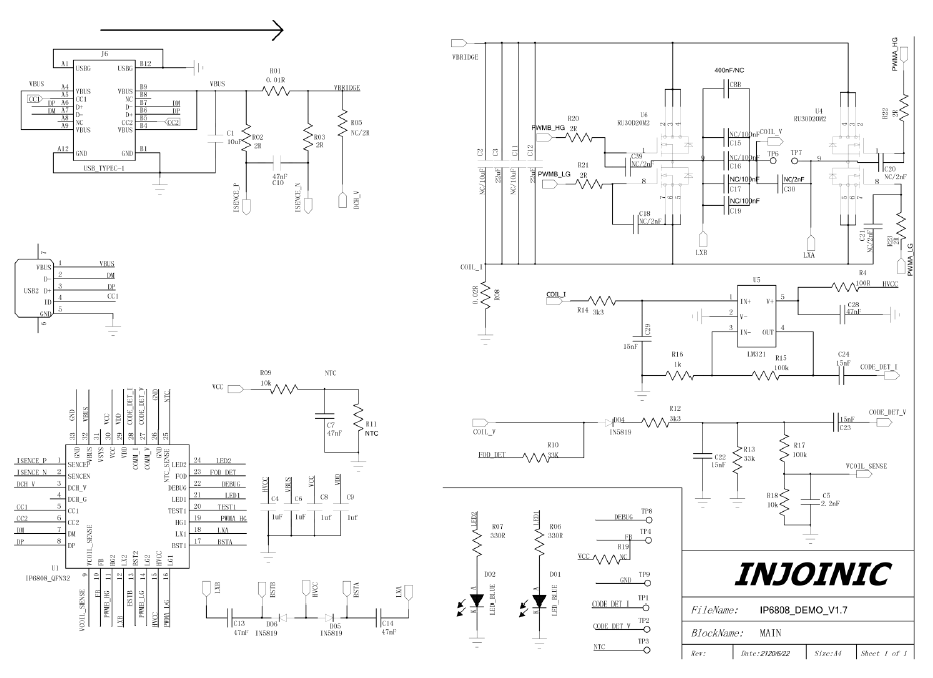

英集芯IP6808无线充电电路图（原厂DEMO设计版本号：IP6808_DEMO_V1.71）之原理图：

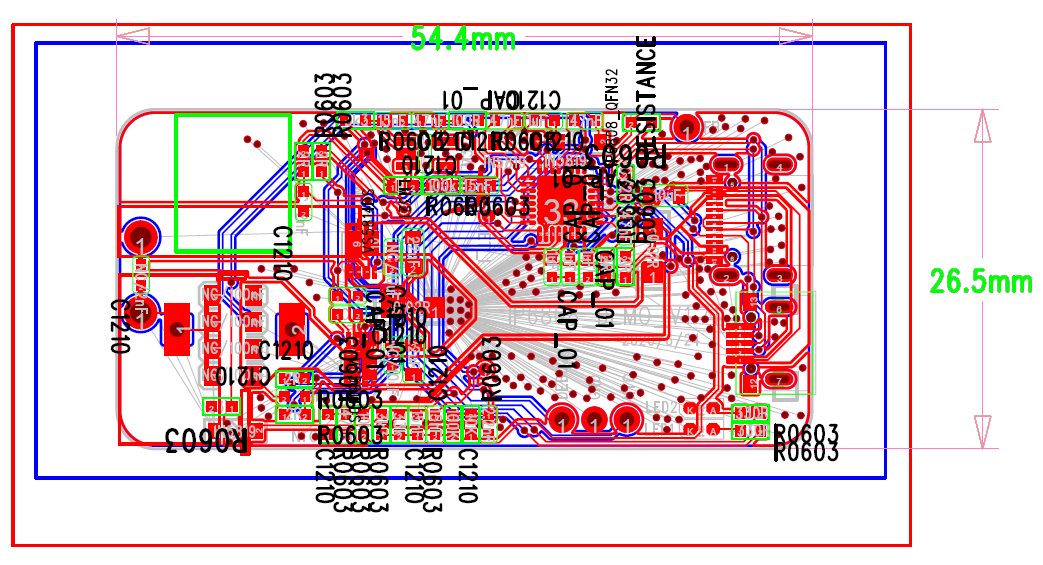

英集芯IP6808无线充电电路图（原厂DEMO设计版本号：IP6808_DEMO_V1.71）之PCB截图：

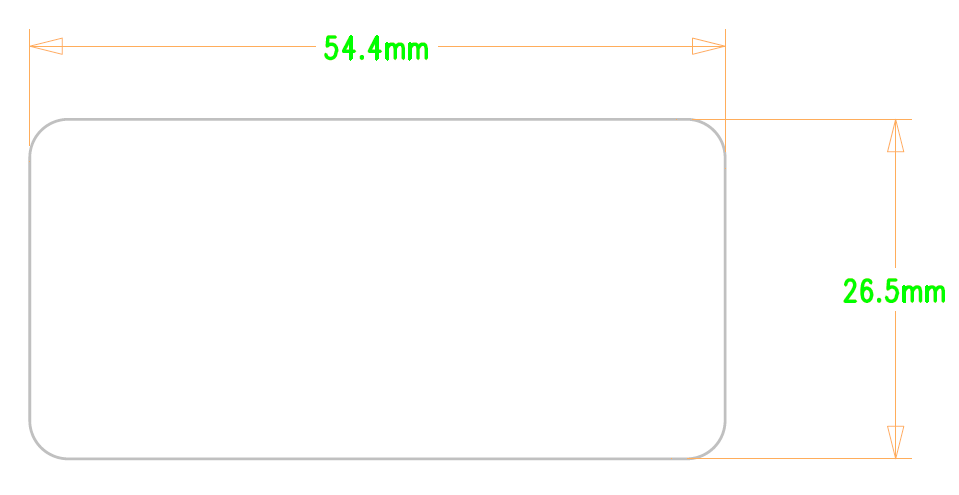

英集芯IP6808无线充电电路图（原厂DEMO设计版本号：IP6808_DEMO_V1.71）边框设计尺寸54.4mm*26.5mm图示：

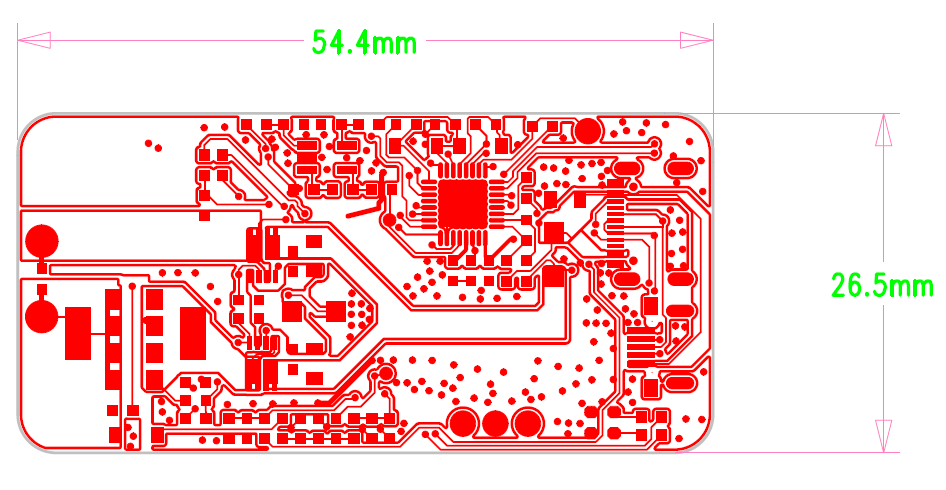

英集芯IP6808无线充电电路图（原厂DEMO设计版本号：IP6808_DEMO_V1.71）之Bot图示：

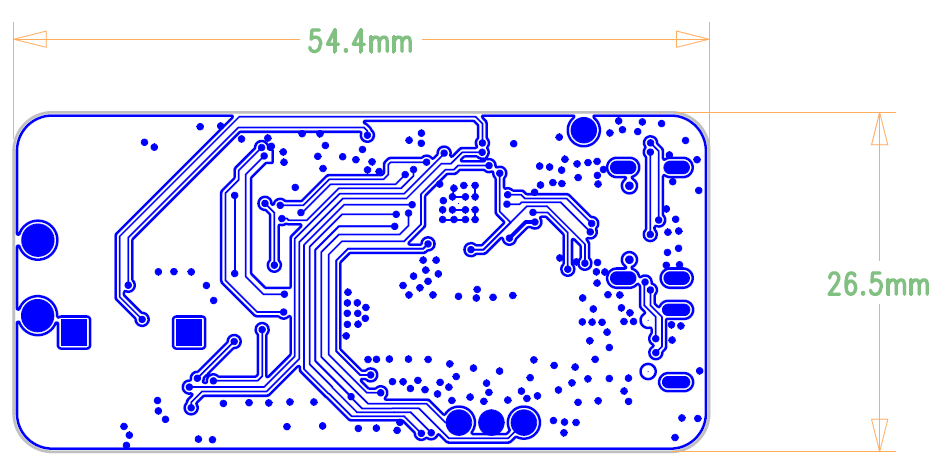

英集芯IP6808无线充电电路图（原厂DEMO设计版本号：IP6808_DEMO_V1.71）之Bottom图示：

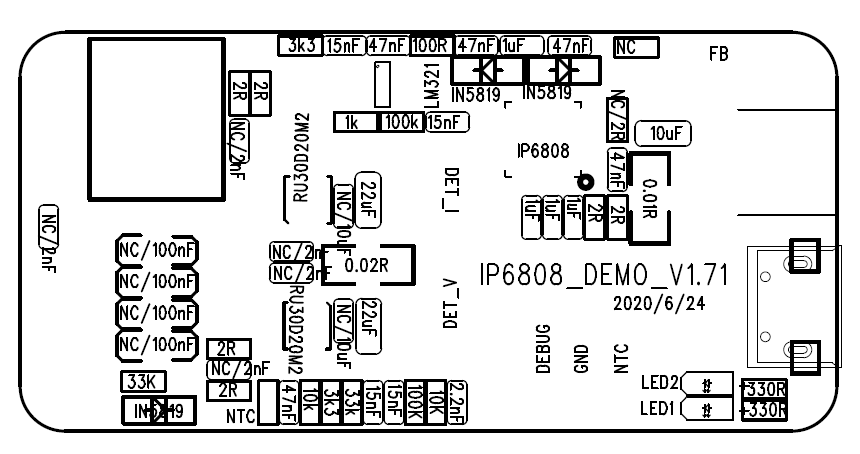

英集芯IP6808无线充电电路图（原厂DEMO设计版本号：IP6808_DEMO_V1.71）之Composite图示：

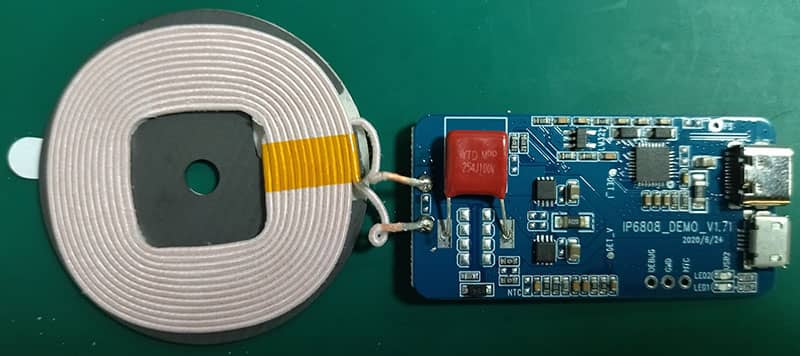

英集芯IP6808无线充电电路图（原厂DEMO设计版本号：IP6808_DEMO_V1.71）之PCBA实拍图：
